Усиленное основание диска
Нижняя часть грануляционного диска укреплена многолучевыми стальными пластинами.
ОБОРУДОВАНИЕ ДЛЯ ГРАНУЛЯЦИИ УДОБРЕНИЙ
Дисковый гранулятор органических удобрений
Наш дисковый гранулятор представляет собой высокоэффективное оборудование для грануляции. Он широко используется в органических удобрениях, сложных удобрениях, кормах, строительных материалах, химической промышленности, охране окружающей среды и других областях.
Используя технологию влажного гранулирования, порошкообразные материалы можно перерабатывать в однородные частицы. Диаметр гранулирующего диска варьируется от 0,5 до 3,6 метра.
0,02–6 т/чПроизводственная мощность
1–8 ммРазмер частиц
93% +Степень грануляции
0,5–3,6 мДиаметр диска
01 / ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметры дискового гранулятора органических удобрений
Основные характеристики оборудования для оценки размера частиц, производительности и совместимости с вашим сырьем.
010,55–18,5 кВтМощность
021–8 ммРазмер частиц
0393% +Степень грануляции
040,02–6 т/чПроизводственная мощность
0550 мешРазмер частиц сырья до грануляции
0620%–40%Влажность сырья перед грануляцией
07Q235 + сплавМатериал оборудования
08Широкое применениеНавоз животных, остатки биогаза, перегной, бурый уголь, NPK, бентонит, минеральные удобрения…
Высокоэффективное оборудование для влажной грануляции
Наш дисковый гранулятор является идеальным оборудованием для гранулирования органических и сложных удобрений. Используя технологию влажного гранулирования, порошкообразные материалы можно перерабатывать в однородные частицы.
Диаметр гранулирующего диска варьируется от 0,5 до 3,6 метра, и вы можете гибко выбирать в соответствии с различными потребностями. Обеспечьте гибкость и эффективность производства. Наш тарельчатый гранулятор имеет степень грануляции более 93%.
Обеспечить стабильность и постоянство качества продукции. Цены варьируются от 3000 до 10000 долларов. Это очень экономичный выбор оборудования для грануляции. Не стесняйтесь обращаться к нам в любое время для получения дополнительной информации о продукте и вопросов покупки.
Получите цену на это оборудование!
Уточните диаметр диска, требуемую производительность и комплектацию.
02 / ПРИНЦИП РАБОТЫ
Как наш дисковый гранулятор шаг за шагом производит для вас высококачественные гранулированные удобрения?
Вращение диска и формирование гранул
Процесс производства дискового гранулятора для производства высококачественных гранулированных удобрений для вас заключается в следующем. Во-первых, вам необходимо подать однородно перемешанное сырье в тарельчатый гранулятор через конвейерное оборудование.
При транспортировке необходимо обеспечить непрерывную и равномерную подачу материалов, чтобы можно было поддерживать стабильный производственный ритм.
В грануляторе по мере вращения диска материалы постепенно скатываются и агрегируются в мелкие сферические частицы под действием силы тяжести и центробежной силы. Маленькие частицы увеличиваются по мере вращения диска и перемещаются к краю диска. Когда будет достигнут необходимый вам размер частиц, они будут выброшены с края. Гранулы, не соответствующие требованиям, будут оставаться в лотке для грануляции, смешиваться с вновь добавленными материалами, и грануляция продолжится.
Во время этого процесса вы можете добавить необходимое количество воды или других жидкостей, чтобы сырье склеилось и сформировалось. Мы можем добавить разбрызгиватели для удовлетворения этой потребности для вас. Регулируя угол наклона и скорость вращения диска, вы можете контролировать скорость роста и конечный размер частиц. Чем больше угол наклона, тем быстрее скорость роста частиц и больше размер частиц.
Когда приобретаемый вами тарельчатый гранулятор покидает завод, мы отрегулируем для вас угол наклона диска в соответствии с вашими потребностями. Обратитесь к своим проблемам. У нас вы можете смело купить тарельчатый гранулятор.
01Подача сырьяОднородно перемешанный материал
→
02Вращение дискаСкатывание и агрегация частиц
→
03Добавление жидкостиВода или другие жидкости
→
04Рост гранулКонтроль угла и скорости
→
05ВыгрузкаГранулы выходят с края диска
Обсудите процесс гранулирования
Подберем диаметр диска и режим работы под ваши требования.
03 / БЮДЖЕТ ПРОЕКТА
Какой бюджет вам нужно подготовить, чтобы купить наш дисковый гранулятор?
ЦЕНОВОЙ ДИАПАЗОНUSD 3000–10000
На нашем заводе производится более десяти различных моделей дисковых грануляторов. Их конкретные конфигурации и размеры различаются.
Небольшой тарельчатый гранулятор имеет меньший диаметр. Подходит для лабораторного или мелкосерийного производства. Цена составляет от 3000 до 5000 долларов США.
Большие дисковые грануляторы, которые могут обрабатывать больше сырья и имеют более высокую производительность, также будут дороже. От $5000 до $10000.
Кроме того, если у вас есть необходимость в дополнительном оборудовании. Тогда ваш бюджет нужно немного увеличить. Например, автоматические разбрызгиватели, частотно-регулируемые регуляторы скорости или желание использовать более прочные материалы. Продажная цена дискового гранулятора на нашем заводе колеблется от 3000 до 10000 долларов США. Перед покупкой рекомендуем уточнить потребности вашего производства. Подробно свяжитесь с нами, чтобы выбрать наиболее подходящую модель и комплектацию. И получите точную цену.
Сравните модели и комплектации до покупки
Уточните, какие дополнительные устройства потребуются для вашего производства.
04 / ВЫБОР МОДЕЛИ
Параметры оборудования дискового гранулятора
В таблице приведены модели, диаметры, скорость вращения, мощность и производительность оборудования.
| Типаж | Диаметр гранулятора (мм) | Высота края кастрюли (мм) | Скорость вращения (об/мин) | Мощность двигателя (кВт) | Производительность (т/ч) | Модель редуктора | Габаритные размеры (мм) |
|---|---|---|---|---|---|---|---|
| SXYZ-500 | 500 | 450 | 32 | 0,55 | 0,02-0,05 | BWY0-43-0.55 | 650*600*800 |
| SXYZ-600 | 600 | 450 | 33,5 | 0,75 | 0,05-0,1 | XWY0-43-0.55 | 800*700*950 |
| SXYZ-800 | 800 | 450 | 21 | 1,5 | 0,1-0,2 | XWD4-71-1.5 | 900*1000*1100 |
| SXYZ-1000 | 1000 | 450 | 21 | 1,5 | 0,2-0,2 | XWD4-71-1.5 | 1200*950*1300 |
| SXYZ-1200 | 1200 | 450 | 21 | 1,5 | 0,3-0,5 | XWD4-71-1.5 | 1200*1470*1700 |
| SXYZ-1500 | 1500 | 450 | 21 | 3 | 0,5-0,8 | XWD5-71-3 | 1760*1500*1950 |
| SXYZ-1800 | 1800 | 450 | 21 | 3 | 0,8-1,2 | XWD5-71-3 | 2060*1700*2130 |
| SXYZ-2000 | 2000 | 450 | 21 | 4 | 1,2-1,5 | XWD5-71-4 | 2260*1650*2250 |
| SXYZ-2500 | 2500 | 450 | 14 | 7,5 | 1,5-2,0 | ZQ350 | 2900*2000*2750 |
| SXYZ-2800 | 2800 | 450 | 14 | 11 | 2-3 | ZQ350 | 3200*2200*3000 |
| SXYZ-3000 | 3000 | 450 | 14 | 11 | 2-4 | ZQ350 | 3400*2400*3100 |
| SXYZ-3600 | 3600 | 450 | 13 | 18,5 | 4-6 | ZQ400 | 4100*2900*3800 |
Размеры могут быть настроены в соответствии с вашими потребностями.
Не уверены, какая модель подойдет?
Сопоставьте диаметр диска и производительность с вашими исходными данными.
05 / МАТЕРИАЛЫ И ПРОИЗВОДСТВО
Какие материалы и процессы используются в наших дисковых грануляторах, чтобы наилучшим образом сыграть свою роль в вашем производственном процессе?
Материалы и конструктивные решения
В нашем дисковом грануляционном оборудовании в основном используются материалы из стали Q235 и легированной стали. И сочетает в себе ряд передовых процессов для улучшения производительности оборудования.
Мы укрепили нижнюю часть грануляционного диска многолучевыми стальными пластинами. Утяжеленная и утолщенная конструкция основания позволяет оборудованию устойчиво работать без необходимости использования анкерных болтов.
Утяжеленная конструкция
Утяжеленная и утолщенная конструкция основания позволяет оборудованию устойчиво работать без необходимости использования анкерных болтов.
Главная передача
Главная передача гранулятора прошла высокочастотную закалку, что значительно продлевает срок ее службы.
Облицовка лотка
Облицовка лотка для грануляции изготовлена из высокопрочного стекловолокна. Это снижает износ оборудования и помогает снизить производственные затраты.
Редуктор и двигатель
Редуктор и двигатель имеют гибкую конструкцию ременной передачи.
Ременная передача
Гибкая конструкция ременной передачи помогает уменьшить силу удара и еще больше продлить срок службы оборудования.
Надежность и срок службы
Тарельчатый гранулятор, который мы вам предоставляем, является наиболее экономически эффективным на рынке в том же ценовом диапазоне. Использование высококачественных материалов и передовых технологий.
Наше оборудование не только работает надежно, но и прослужит дольше. И это превосходно снижает затраты на техническое обслуживание и повышает производительность. Это идеальный выбор для ваших инвестиций.
Уточните материалы и комплектацию
Обсудите условия эксплуатации и требования к износостойкости оборудования.
06 / РАЗМЕР И КАЧЕСТВО ГРАНУЛ
Какой диапазон размеров частиц может производить для вас наше дисковое грануляционное оборудование?

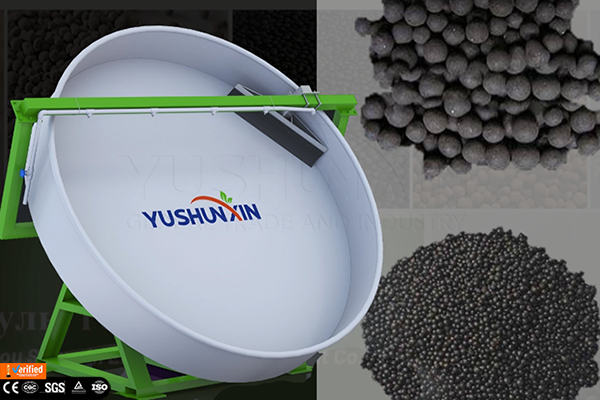

Гранулы размером 1–8 мм
Наш дисковый гранулятор специально разработан для размещения частиц органических удобрений обычных размеров, представленных на рынке. Уровень грануляции достигает 93%+. Он может эффективно производить высококачественные органические удобрения размером от 1 до 8 мм.
Этот размерный ряд идеально подходит для большинства сельскохозяйственных и садоводческих работ. Убедитесь, что удобрения лучше усваиваются и используются растениями.
Если частицы слишком велики в процессе производства. Вы можете измельчить эти частицы через оборудованную дробилку и снова гранулировать их. Обеспечить однородность и качество конечного продукта.
Наше оборудование спроектировано так, чтобы быть гибким. Вы можете добиться точного контроля размера частиц, регулируя различные параметры. Например, угол и скорость поворотного стола и т. д. Такая гибкость не только увеличивает вашу производительность. Это также позволяет вам адаптировать производство в соответствии с различными потребностями клиентов. Частицы сортируются по разным размерам с помощью просеивающей машины. Убедитесь, что каждая партия удобрений обеспечивает наилучший эффект от использования. Мы стремимся предоставить вам высококачественные решения для грануляции. Поможет вам удовлетворить разнообразные потребности рынка.
Нужен определенный размер гранул?
Обсудите настройки диска, просеивание и возврат крупных частиц.
07 / КОНТРОЛЬ ВЛАЖНОСТИ
Каковы требования к содержанию влаги в материале перед грануляцией на нашем дисковом грануляторе?
ПАРАМЕТРЫ ОБОРУДОВАНИЯ20%–40%Влажность сырья перед грануляцией — значение из технического блока страницы.
ОПИСАНИЕ ПРОЦЕССА20%–30%Идеальная влажность сырья, указанная в технологическом описании страницы.
Распыление воды и добавление жидкости
Идеальная влажность сырья для нашего дискового гранулятора составляет менее 30%. Обычно она составляет от 20% до 30%. Этот диапазон может гарантировать, что сырье будет иметь достаточную вязкость во время процесса грануляции, чтобы гранулы могли формироваться стабильно.
Формировать частицы будет несложно, поскольку содержание влаги слишком низкое, а вязкость сырья недостаточная. В то же время он не будет слишком влажным, из-за чего частицам будет трудно затвердеть.
Что делать, если влажность вашего сырья перед грануляцией составляет менее 30%? Не беспокойтесь, над диском гранулятора можно установить распылительное устройство. Это устройство может повысить содержание влаги в материалах в процессе грануляции, чтобы обеспечить соблюдение производственных требований.
Если у вас большие производственные мощности или у вас более высокие требования к качеству частиц. Возможно, стоит рассмотреть возможность внедрения автоматизированной системы управления. Путем мониторинга и корректировки рабочих параметров оборудования в режиме реального времени. Например, объем распыления, скорость и угол поворотного стола и т. д. Дальнейшая оптимизация условий грануляции. Достичь стабильного производства и качественного выпуска гранулированной продукции органических удобрений.
Важно: два диапазона влажности приведены так, как они указаны в разных частях исходной страницы. Их следует подтвердить у технолога перед публикацией, а не автоматически объединять.
Проверьте влажность вашего сырья
Расскажите о составе материала и текущем содержании влаги.
08 / ОПТИМИЗАЦИЯ ПРОИЗВОДИТЕЛЬНОСТИ
Пять способов помочь вам повысить производительность дискового гранулятора.
Пять факторов, влияющих на процесс грануляции
Качество сырья, содержание влаги, скорость вращения, угол наклона и регулярное техническое обслуживание влияют на эффективность грануляции и качество готовых частиц.
Корректируйте рабочие параметры в соответствии с характеристиками материала и производственными требованиями.
Качество сырья
Обеспечьте использование высококачественного сырья для улучшения скорости образования частиц и качества. Содержание влаги, размер частиц и однородность ингредиентов в сырье – все это влияет на эффект грануляции.
Точный контроль влажности
Очень важно регулировать и контролировать влажность сырья в процессе грануляции. Слишком большое или слишком малое количество воды повлияет на эффективность грануляции и качество частиц.
Оптимизируйте скорость вращения
Отрегулируйте скорость вращения диска в соответствии с характеристиками материала и производственными требованиями. Правильная скорость вращения может улучшить эффективность грануляции и однородность частиц.

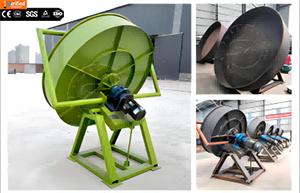

Регулировка угла
Отрегулируйте угол наклона диска для оптимального потока материала и формирования гранул. Лучший угол вы можно определить методом проб и ошибок.
Регулярное техническое обслуживание
Обеспечьте регулярное техническое обслуживание и ремонт оборудования. Сюда входит смазка, чистка и замена изношенных деталей для поддержания вашего оборудования в оптимальном рабочем состоянии.
Нужна помощь с настройкой режима?
Подготовьте данные о сырье и целевом размере частиц.
09 / РЕГУЛИРОВКА СКОРОСТИ
Как отрегулировать скорость дискового гранулятора?
Регулировка через преобразователь частоты
Регулировка скорости дискового гранулятора является важным шагом в оптимизации процесса грануляции. Все дисковые грануляторы, производимые на нашем заводе, оснащены преобразователями частоты.
Регулируя частоту инвертора, вы можете легко менять скорость двигателя, тем самым изменяя скорость диска.
Преобразователь частоты регулирует скорость двигателя путем изменения частоты входного напряжения двигателя. Скорость двигателя прямо пропорциональна частоте входного напряжения. Чем выше частота, тем выше скорость двигателя; чем ниже частота, тем ниже скорость двигателя.
После регулировки частоты вам необходимо наблюдать за реальным эффектом работы дискового гранулятора. Включая изменения скорости вращения, текучести материала и качества частиц. Убедитесь, что машина работает плавно на установленной скорости, без аномальной вибрации или шума.
Уточните систему управления и привод
Запросите сведения о конфигурации выбранной модели.
10 / КОМПЛЕКСНАЯ ПРОИЗВОДСТВЕННАЯ ЛИНИЯ

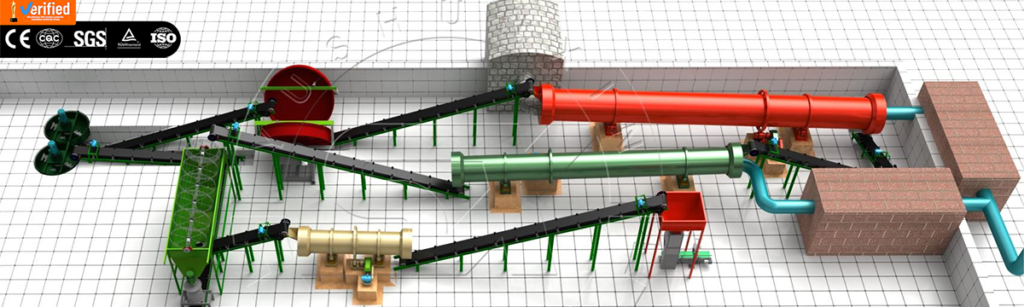

Какое оборудование вам нужно купить, чтобы построить линию гранулирования дисковых органических удобрений?
Для создания полноценной линии по производству дисковых органических удобрений требуется несколько единиц оборудования. Это гарантирует, что все этапы от обработки сырья до упаковки конечного продукта пройдут без сбоев.
Решение под ваши требования и масштаб производства
Технические характеристики и конфигурации оборудования могут различаться в зависимости от ваших конкретных потребностей и масштаба производства. Мы рекомендуем вам связаться с нами, чтобы подобрать решение с учетом вашей конкретной ситуации.
У нас более двадцати лет опыта разработки решений для гранулирования. Клиенты расположены по всему миру. Мы обязательно создадим решение, которое подойдет именно вам.
Вот оборудование для производства органических удобрений, которое вам может понадобиться купить:
Дробилка
Используется для измельчения ферментированного сырья (например, навоза, растительных остатков и т. д.).
Миксер
Используется для равномерного смешивания измельченных материалов с другими добавками (например, микроэлементами, органическими штаммами и т. д.).
Дисковый гранулятор
Это основное оборудование производственной линии. Используется для превращения однородно смешанных материалов в гранулы.
Сушилка
Используется для удаления лишней влаги из гранул после грануляции. Доведите гранулы до влажности, пригодной для хранения и использования.
Охладитель
После сушки температура гранул может быть выше. В это время необходима охлаждающая машина для снижения его температуры, чтобы облегчить последующую обработку.
Просеивающая машина
Используется для отсева неквалифицированных частиц (слишком крупных или слишком мелких). Обеспечивать однородность и качество готовой продукции.
Машина для нанесения покрытия
Она может наносить слой защитной пленки на поверхность частиц. Для улучшения стабильности при хранении и устойчивости гранул к слеживанию (опционально).
Автоматическая упаковочная машина
Используется для упаковки готовых частиц в соответствии с заданным весом. Удобно вам транспортировать и продавать.
Конвейерное оборудование
В том числе ленточные конвейеры, шнековые конвейеры и т. д. Используется для транспортировки материалов между различным технологическим оборудованием.
Помимо дисковых грануляторов, у нас есть и другое оборудование для грануляции. Например, роликовый гранулятор, барабанный гранулятор, гранулятор новых органических удобрений и т. д. Конечно, как профессиональный поставщик оборудования для производства органических удобрений, мы также предлагаем вам на выбор оборудование для компостирования органических удобрений. Поможет вам достичь наилучших результатов ферментации на этапе обработки сырья.
В зависимости от различного сырья у нас есть разные решения для производственных линий. Если вы заинтересованы в нашем дисковом грануляторе или другом оборудовании, пожалуйста, свяжитесь с нами. Вы также можете посетить нашу фабрику!
Получите индивидуальное решение!
Согласуем состав оборудования с сырьем, мощностью и этапами обработки.
11 / SHUNXIN
Shunxin, ваш лучший партнер!
Оборудование и решения для производства удобрений
Помимо дисковых грануляторов, у нас есть и другое оборудование для грануляции. Например, роликовый гранулятор, барабанный гранулятор, гранулятор новых органических удобрений и т. д.
Как профессиональный поставщик оборудования для производства органических удобрений, мы также предлагаем вам на выбор оборудование для компостирования органических удобрений.
В зависимости от различного сырья у нас есть разные решения для производственных линий. Если вы заинтересованы в нашем дисковом грануляторе или другом оборудовании, пожалуйста, свяжитесь с нами. Вы также можете посетить нашу фабрику!
20+лет опыта разработки решений для гранулирования
12моделей в таблице технических характеристик
0,02–6т/ч — диапазон производительности дискового гранулятора
